Qu’est-ce qu’un câble Ethernet ?

Ethernet est le nom commun désignant la normalisation IEEE 802.3, qui est un standard de transmission de données sur un réseau local. Selon le type de câbles et le diamètre des câbles, Il existe différentes variantes de la norme Ethernet . Environ une vingtaine de variante de la norme Ethernet existe. Vous trouverez ci-dessous les principales normes existantes:

Nom usuelDénominationStandardSupportVitesse / DébitLongueur maximale
Ethernet10Base-TIEEE 802.3Cuivre10 Mbps100 m
Fast Ethernet100Base-TXIEEE 802.3uCuivre100 Mbps100 m
Gigabit Ethernet1000Base-TIEEE 802.3abCuivre1000 Mbps100 m
10 Gigabit Ethernet10GBase-TIEEE 802.3anCuivre10 Gbps100 m

Le câble Ethernet permet de réaliser ce que l’on appelle le câblage horizontal, c’est à dire le passages des câbles dans les murs ou plafond. Le câble Ethernet est alors raccordé sur des prises rj-45 murales femelles. Les limites de cette technologie sont une distance maximale entre le switch/Hub et l’équipement utilisateur de 90 mètres. Ce câble Ethernet est alors nommé câble ethernet monobrin. Le câble Ethernet sert également à réaliser des câbles RJ-45 dit câble Patch. Dans ce cas, un connecteur RJ45 mâle est présent à chaque extrémité du câble.

Le câblage réseau en entreprise actuel

Les câbles RJ45 seront le support principal de votre système d’information. Il convient ainsi que sa qualité soit irréprochable pour garantir une fiabilité et des performances idéales.

Les besoins des entreprises en bande passante sont de plus en plus importants. Cela par vos usages internes applicatifs mais aussi par l’amélioration continue des hotspots Wi-Fi et des terminaux utilisateurs. Depuis 2018, la norme 10 Gbit/s sur le réseau local est devenu accessible à la majorité des budgets d’entreprise (et même à la maison Grâce à la Freebox Delta). Bicomm saura vous recommander les meilleurs équipements pour exploiter au mieux cette capacité.

Les normes de câblages

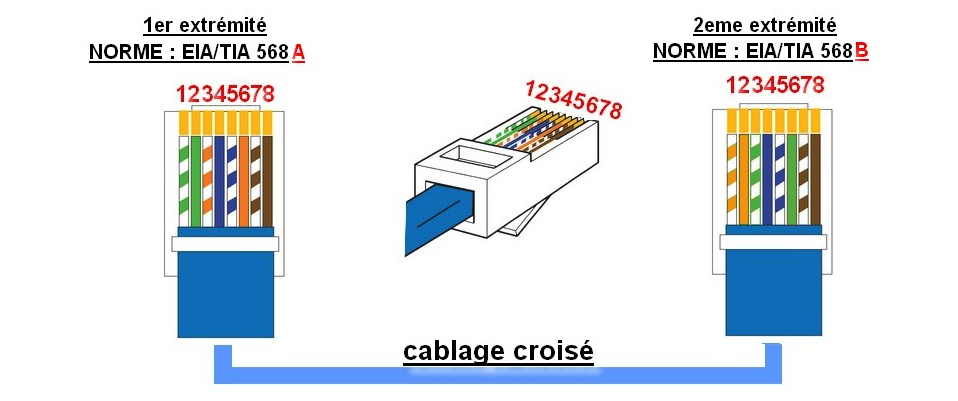

Il en existe deux principales correspondant à l’appellation T568A et T568B. Concrêtement, ces deux normes sont structurés en Quatre paires de fil. La différence est une inversion de position entre la paire verte/blanc-vert et Orange/blanc-orange. Voici une représentation ci-contre des deux normes en extrémité de câbles:

Il convient de ne pas mélanger les normes au sein d’un même réseau. En terme d’usage la norme T568A est aujourd’hui obsolète et remplacée par le T568B. Cependant, nous pouvons utiliser celle que vous souhaitez si besoin spécifique.

Les câbles RJ45 sont principalement utilisés pour des connexions informations dites standards, on parle de câblage universel. Ces connecteurs sont également utilisés pour la connexion de la téléphonie numérique : RNIS ou ISDN ; moins fréquemment, ils servent également pour de la téléphonie analogique.

cablage réseau ethernet entreprise T568B



Les normes de câblage T568A et T568B

Dois-je utiliser un câble droit ou croisé ?

C’est une question fréquente qui revient en début de projet. Cependant elle n’a aujourd’hui plus lieu d’être. Auparavant, les équipement réseaux n’était pas forcément aussi « intelligent » et ne savait pas gérer ou mal l’auto-négociation. Maintenant, tous les équipements sauront détecter si un câble est droit ou croisé. Nous recommendons l’usage des câbles droits pour tout usage même si ce n’était pas le cas auparavant. (pour usage des liaisons analogiques, de routeur à routeur, ordinateur à ordinateur)

Le recettage ou comment valider un câblage réseau

Suite à projet de un câblage ou raccordement, Bicomm mettra un point d’honneur à fournir au client une fiche de recette . Cette fiche de recette sera la preuve objective que le réseau déployé a été fait dans le respect des normes en vigueur, des pratiques professionnelles et que les performances attendues sont bien là.

Bicomm dispose d’outils certifiés pour vérifier l’intégrité du câblage ou pour générer du traffic. Ainsi, nous prouverons la capacité maximale du support d’information installé et sa pérennité. Ce recettage sera effectué pour un déploiement de liaison ethernet, fibre optique ou une liaison Radio / Wifi.
